一、化工廢氣成分


化工廠產生的廢氣通常大致分為三類：


(1) 含硫的化合物，如硫化氫、硫醇類、二甲基硫、硫醚類及含硫的雜環化合物等;


(2) 含氮的化合物，如氨、胺類、腈類、硝基化合物及含氮雜環化合物等;


(3) 碳、氫或碳、氫、氧組成的化合物(低級醇、醛、脂肪酸等)。


其中對人體影響較大的八大惡臭物質是：硫化氫、氨、三甲胺、甲硫醇、甲硫醚、二硫化碳、苯乙烯、二甲二硫。而我們通常所指的惡臭氣體，是指在空氣中擴散帶有惡臭的氣體。


二、化工廢氣特點


1、易燃、易爆氣體較多。


如低沸點的酮、醛、易聚合的不飽和烴等，大量易燃、易爆氣體如不采取適當措施，容易引起火災、爆炸事故，危害極大。


2、排放物大多都有刺激性或腐蝕性。


如二氧化硫、氮氧化物、氯氣、氟化氫等氣體都有刺激性或腐蝕性，尤其以二氧化硫排放量，二氧化硫氣體直接損害人體健康，腐蝕金屬、建築物和雕塑的表麵，還易氧化成硫酸鹽降落到地麵，汙染土壤、森林、河流、湖泊。


3、廢氣中浮遊粒子種類多、危害大。


化工生產排除的浮遊粒子包括粉塵、煙氣、酸霧等，種類繁多，對環境的危害較大。特別當浮遊粒子與有害氣體同時存在時能產生協同作用，對人的危害更為嚴重。


三、設計原則


(1)協助企業采用科學合理的收集方式，在達到收集效果的前提下，盡量減少氣量。


(2)積極穩妥地采用新技術、新設備，結合企業的現狀和管理水平采用先進、可靠的汙染治理工藝，力求運行穩定、費用低、管理方便、維護容易，從而達到徹底消除廢氣汙染、保護環境的目的。(2015-01-01)


(3)妥善解決項目建設及運行過程中產生的汙染物，避免二次汙染。


(4)嚴格執行現行的防火、安全、衛生、環境保護等國家和地方頒布的規範、法規與標準。


(5)選擇新型、高效、低噪設備、注意節能降耗。


(6)總平麵布置力求緊湊、合理通暢、簡潔實用。盡量減小工程占地和施工難度。


(7)嚴格執行國家有關設計規範、標準，重視消防、安全工作。(GB16297-1996)


(8)依據國家和地方有關環保法律、法規及產業政策要求對工業汙染進行治理，充分發揮建設項目的社會效益、環境效益和經濟效益。


四、工程範圍及標準


1、工程範圍


(1)設計方負責廢氣處理設備的設計、製造、安裝、調試以及相關管路的設計。


(2)設計方負責對業主單位設備操作人員的培訓。


(3)業主單位負責項目配套的公用工程，包括電源、水蒸氣、壓縮空氣、循環冷卻水等。


2、技術要求


(1)本工程不考慮征&地，利用原廠用地，不能嚴重影響生產;


(2)采用成熟的廢氣處理工藝，要求技術安全可靠、經濟合理;


(3)副產品的處理，不應產生二次汙染;


(4)所有的設備和材料是新的;


(5)觀察、監視、維修簡單;


(6)確保人員和設備安全;


(7)節省能源、水和原材料;


五、排放標準

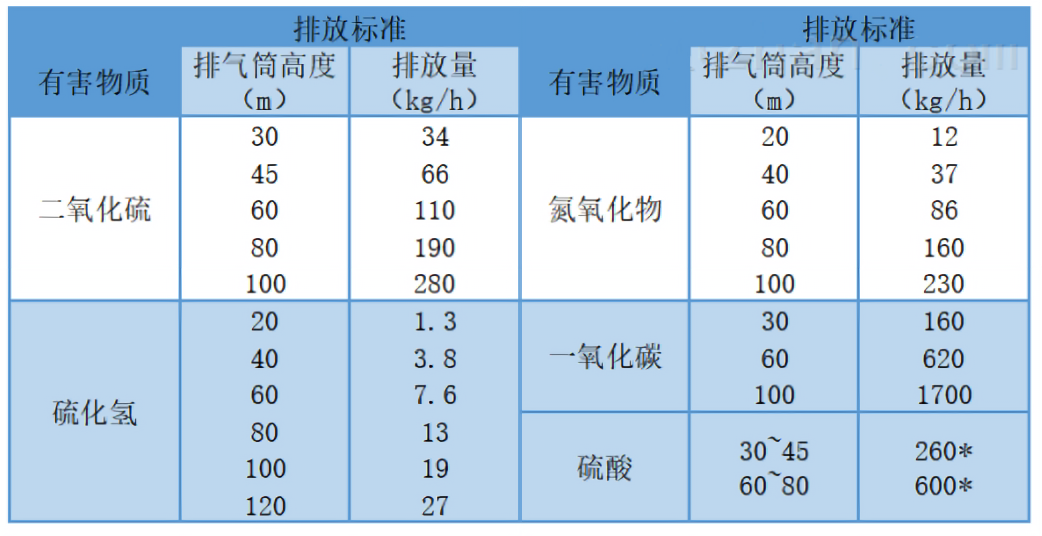

廢氣排放標準執行二級標準，參照《大氣汙染物綜合排放標準》(GB16297-1996)規定，廢氣排放標準如下表：

六、方案定製依據


(1)業主提供的與本項目有關的資料


(2)《環境保護法》(2015-01-01)


(3)《大氣汙染防治法》(2016-01-01)


(4)環境空氣質量標準(GB3095-2012)


(5)《清潔生產促進法》


(6)《國家環境保護“十三五”計劃》


(7)《大氣汙染物綜合排放標準》(GB16297-1996)


(8)《惡臭汙染物排放標準》(GB14554-1993)


(9)《建設項目環境保護設計規範》(GB50483-2009)


(10)《采暖通風和空氣調節設計規範》(GB50019-2003)


(11)《建築設計防火規範》(GB50016-2014)


(12)《供配電係統設計規範》(GB50052-2009)


(13)《工業企業揮發性有機物控製排放標準》DB13/2322-2016



七、流程簡介


(1)廢氣經過換熱器I，將溫度從10℃提高至150℃。熱源為催化分解裝置反應後的高溫氣體(300-350℃)。溫度回收利用，降低係統運行成本;


(2)預熱之後的氣體經過阻火器之後進入到催化分解裝置中，在裝置底部的混合室中與高溫空氣(480℃)進行混合，使廢氣溫度提升至300℃左右，達到催化反應溫度，然後氣流上升至催化反應區，在催化劑表麵發生反應，分解為CO2和H2O，最後在底部的出氣口排出;


(3)在引風機的作用下，高溫氣體經過換熱器I，通過間接換熱將初始廢氣升溫，然後從換熱器I出來之後，經過引風機進入到換熱器II中，作為熱源再次將需要加熱空氣進行預熱，使空氣從常溫加熱到100℃左右，溫度回收利用，降低係統運行成本，然後進入到煙囪達標排放;


(4)經過預熱的空氣進入到空氣加熱器中，在電加熱棒作用下，將空氣從100℃加熱至480℃，然後進入到催化反應裝置中與廢氣進行混合，提高廢氣的溫度。


八、產品介紹

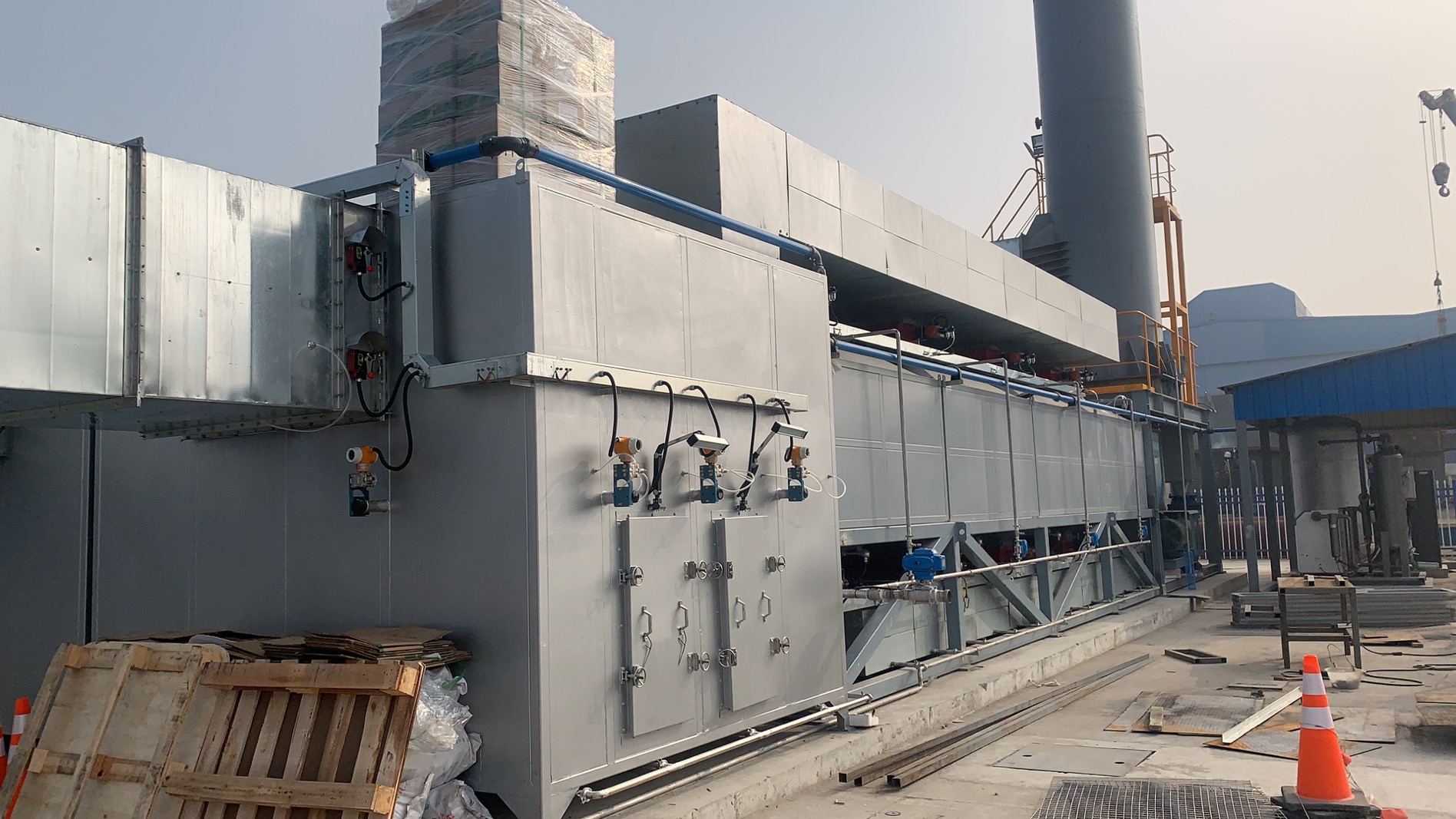

活性炭吸附+催化燃燒廢氣處理(治理)裝置

產品概述


活性炭吸附、脫附+催化燃燒是新一種新型的VOCs處理設備。它是將吸附濃縮單元和熱氧化單元有機結合起來的一種方法，主要適用於較低濃度有機氣體，且不宜采用直接燃燒或催化燃燒法和吸附回收法處理的有機廢氣，尤其適用於大風量的處理場合，可獲得滿意的經濟效果和社會效果。經吸附淨化並脫附後轉換成小風量、高濃度的有機廢氣，對其進行熱氧化處理，並將有機物燃燒釋放的熱量有效利用。


運作原理


根據吸附（高效率）和催化燃燒（節能）兩個設計原理設計，采用雙氣路連接工作，一個催化燃燒室，兩個吸附床交替使用。


先將有機廢氣用活性炭吸附，當快達到飽和時停止吸附，然後用熱氣流將有機物從活性炭上脫附下來使活性炭再生；脫附下來的有機物已被濃縮（濃縮較原來提高幾十倍）並送完催化燃燒燃燒成二氧化碳及水蒸氣排除。


當有機廢氣的濃度達到2000mg/m3以上時，有機廢氣在催化床可維持自燃，不用外加熱。


燃燒後的尾氣一部分排入大氣，大部分被送往吸附床，用於活性炭再生。這樣可滿足燃燒和吸附所需的熱能，達到節能的目的。再生後的可進入吸附；在脫附時，淨化操作可用另一個吸附床進行，即適合聯係操作，也適合於間斷操作。


工藝特點


1. 能耗低：催化起燃溫度低，僅為250-350℃，設備預熱時間短，僅需15～30分鍾，高濃度時耗能僅為風機效率，濃度較低時自動間歇補&償加熱；


2. 采用貴金屬鉑、鈀浸漬的蜂窩狀陶瓷載體催化劑，比表麵積大，阻力小，淨化率高；


3. 餘熱回用：餘熱用於預熱將被處理的廢氣，降低整個主機的消耗功率；


4. 安全可靠：設備配有阻火除塵係統、防爆泄壓係統、超溫報警係統及全自動控製係統；


5. 占地麵積小，淨化效率高，催化淨化裝置淨化效率高達95%以上。


應用行業


VOCS型吸附+脫附-催化燃燒處理裝置采用吸附+脫附組合工藝來處理大風量、中低濃度的有機廢氣，可處理的有機溶劑包括苯類、酮類、脂類、醇類、醛類、醚類、烷類和其混合類。可廣泛應用於塗裝行業、印刷行業、機電行業、塑料行業、製鞋、家電、電子、燈飾、五金、汽車、家具及各種化工車間裏揮發貨泄露出的有害有機廢氣的淨化機臭味的消除，適用大風量、中低濃度的、不宜直接燃燒或催化燃燒和吸附回收處理的有機廢氣，尤其是對大風量、低濃度的處理場合，均可獲得滿意的經濟效益和社會效益。


產品的優勢


該設備設計原理先進、用材獨特、性能穩定、結構簡便、安全可靠、節能省力、無二次汙染。設備占地麵積小，重量輕。吸附床采用抽屜式結構，裝填方便，便於更換。


耗電小，催化燃燒室采用蜂窩陶瓷狀為載體的貴金屬催化劑，阻力小，活性高。當有機廢氣濃度達到2000mg/h以上時，可維持自燃。


1、采用先進的PLC可編程控製器和具備良好人機界麵的觸摸屏，輕鬆實現操作參數調整、優化操作；


2、可靈活切換試車、自動、待機等多種操作模式；


3、可實現自動開停車操作；


4、現場電氣設備如風機電機和溫度傳感器及壓力變送器等為隔爆器，防爆等級為EXDI
